Produktoversigt

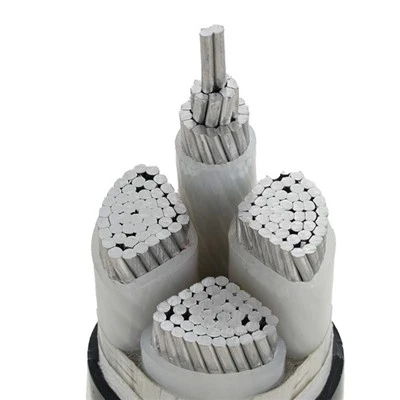

YJLV-seriens kabel er en høj-, omkostningseffektiv-løsning, der er udviklet til lang-energitransmission og stor-industriel infrastruktur. Ved at kombinere høj-ren aluminiumsledere med Chemical Cross-Linked Polyethylene (XLPE) isolering og en robust PVC-ydre kappe, leverer dette kabel en optimal balance mellem mekanisk styrke, termisk stabilitet og økonomisk effektivitet. Designet primært som et kabel med 4-ledere, er det standardvalget for trefasede fire-leder distributionssystemer, hvilket sikrer sikker energilevering, samtidig med at materialeomkostninger og installationskompleksitet reduceres markant.
Tekniske specifikationer
|
Parameterelement |
Specifikation |
Parameterelement |
Specifikation |
|
Modelnummer |
YJLV |
Nominel spænding |
0,6/1kV (Basis) / 8,7kV, 10kV, 15kV, 20kV, 26kV, 35kV (valgfrit) |
|
Ledermateriale |
Aluminium |
Isolering/jakke |
XLPE / PVC |
|
Arbejdstemperatur |
90 grader |
Farve |
Sort (korrigeret stavning) |
|
Tværsnit |
Kan tilpasses (1,5 mm²~630 mm²) |
Antal kerner |
4-core (standard) / 1/2/3/3+1/5/3+2/4+1 (tilpasset) |
|
Pansertype |
SWA/STA/AWA/ATA (kan tilpasses) |
Spændingsklasse |
LV / MV / HV |
|
MOQ |
100 meter |
Certifikater |
CCC, ISO, CE |
|
Kundeservice |
OEM & ODM understøttet |
Oprindelsessted |
Hebei, Kina |
|
Hovedapplikationer |
Strømdistribution, fotovoltaisk strøm, kraftværk |
Kabeltype |
Aluminum Core Armored Kabel |
Funktioner
Driftstemperaturen er den maksimale nominelle driftstemperatur for lederen, som er 90 grader; den maksimale temperatur under en kortslutning må ikke overstige 250 grader, og varigheden må ikke overstige 5 sekunder; installations- og lægningstemperaturen er minimumstemperaturen for kabelinstallation og lægning, som ikke er mindre end 0 grader; for luft-kabler er den omgivende temperatur 40 grader; for jord-lagte kabler er den omgivende temperatur 25 grader.
|
Enkelt-aluminiumskerne xlpe-isoleret PVC-beklædt kabelspecifikationer og parametre |
|||||
|
Nominelt-tværsnitsareal |
Isoleringstykkelse |
Skedetykkelse |
Ca.samlet |
Ca. vægt |
Maksimal DC modstand af leder ved 20 grader |
|
mm2 |
mm |
mm |
mm |
kg/km |
Ω/km |
|
1x1.5 |
0.7 |
1.4 |
6 |
||
|
1x2.5 |
0.7 |
1.4 |
6 |
41 |
12.1 |
|
1x4 |
0.7 |
1.4 |
7 |
49 |
7.41 |
|
1x6 |
0.7 |
1.4 |
7 |
59 |
4.61 |
|
1x10 |
0.7 |
1.4 |
8 |
80 |
3.08 |
|
1x16 |
0.7 |
1.4 |
9 |
105 |
1.91 |
|
1x25 |
0.9 |
1.4 |
11 |
147 |
1.20 |
|
1x35 |
0.9 |
1.4 |
12 |
184 |
0.868 |
|
1x50 |
1.0 |
1.4 |
13 |
236 |
0.641 |
|
1x70 |
1.1 |
1.4 |
15 |
314 |
0.443 |
|
1x95 |
1.1 |
1.5 |
17 |
406 |
0.320 |
|
1x120 |
1.2 |
1.5 |
19 |
496 |
0.253 |
|
1x150 |
1.4 |
1.6 |
21 |
609 |
0.206 |
|
1x185 |
1.6 |
1.6 |
23 |
747 |
0.164 |
|
1×240 |
1.7 |
1.7 |
26 |
951 |
0.125 |
|
1×300 |
1.8 |
1.8 |
28 |
1162 |
0.100 |
|
1×400 |
2.0 |
1.9 |
32 |
1477 |
0.0778 |
|
1×500 |
2.2 |
2.0 |
35 |
1856 |
0.0605 |
|
1×630 |
2.4 |
2.2 |
40 |
2351 |
0.0469 |
|
1×800 |
2.6 |
2.3 |
44 |
||
Vigtige fordele
Overlegen omkostning-Effektivitet og letvægt:
Brugen af aluminiumsledere reducerer både kabelvægt og indkøbsomkostninger betydeligt sammenlignet med kobber, hvilket gør det til det ideelle valg til budget-bevidste, store-infrastrukturprojekter uden at gå på kompromis med ydeevnen.
Enestående termisk og dielektrisk ydeevne:
XLPE-isoleringen giver enestående termisk modstand, hvilket giver mulighed for en kontinuerlig driftstemperatur på 90 grader. Som et meget effektivt lavisolationskabel minimerer dets design dielektriske tab og forbedrer kraftoverførselseffektiviteten.
Robust mekanisk beskyttelse:
Tilgængeligt med Steel Wire Armor (SWA) eller Steel Tape Armor (STA), giver dette kabel overlegen modstand mod knusning, spændinger og gnaverangreb. Denne holdbarhed gør den velegnet til direkte nedgravning og kompleks ruteføring i barske miljøer.
Fleksibel tilpasning:
Ud over standardkonfigurationen med fire PVC-kerner understøtter vi omfattende tilpasning, herunder tværsnit fra 1,5 mm² til 630 mm² og forskellige kernekombinationer (f.eks. 3+1, 3+2) for at opfylde specifikke belastningskrav.
Ansøgninger
YJLV-kabler er meget udbredt til faste installationer i indendørs miljøer, tunneller, kabelgrave og rør, samt til udendørs direkte nedgravning i løs jord.
- Bystrømsnet:Ideel til hovedtransmissions- og distributionsledninger, hvor dens lette natur forenkler installation over hovedet.
- Industri og minedrift:Perfekt til strømdistributionssystemer på store fabrikker; Kablets egenskaber med lav isolation sikrer stabil drift selv i komplekse elektromagnetiske miljøer.
- Vedvarende energi:flittigt brugt i solcelle- og vindkraftværker til kollektorkredsløb og energitransmission.
- Infrastrukturprojekter:Udbredt i jernbaner, broer og byggepladser til midlertidige eller permanente strømforsyningsnetværk, hvor standarddesignet med fire PVC-kerner perfekt matcher de tre-fasede strømkrav til industrielt udstyr.
